這些關(guān)于塑料吹膜機(jī)的知識(shí)大部分人都不知道

    吹膜(Blow Membrane)是一種塑料加工方法，是指將塑料粒子加熱融化再吹成薄膜的一種塑料加工工藝。這種加工工藝吹出的膜料質(zhì)量相關(guān)于吹膜的機(jī)器和塑料粒子。如果是用新料吹出的薄膜，色澤均稱，干凈，成品拉伸好。如果用回收的廢塑料制成的塑料粒子，在制成薄膜時(shí)通常要添加色素，制成的薄膜可能就著色不勻，脆且易斷，價(jià)格也較低。

    如果由專業(yè)的吹膜機(jī)生產(chǎn)的吹膜料適用于各種高檔薄膜包裝。這種膜由于其阻隔性好，保鮮，防濕，防霜凍，隔氧，耐油，可廣泛用于輕重包裝。如各種鮮果、肉食品、醬菜、鮮牛奶、液體飲料、醫(yī)藥用品等。

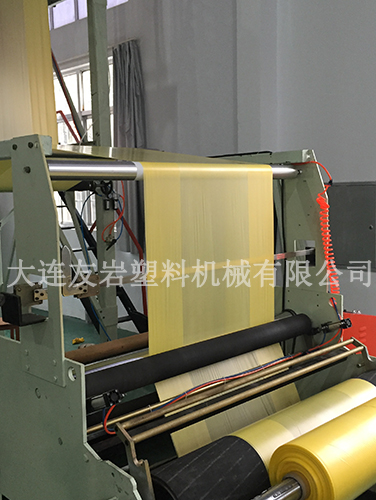

    大連塑料吹膜機(jī)若非專業(yè)的吹膜機(jī)或者吹膜機(jī)在加工過程中沒有使用正確的方法，那么制成的膜料也可能是次等品。大多數(shù)PE用于吹膜加工薄膜，通用低密度PE（LDPE）或線性低密PE（LLDPE）都可用。HDPE薄膜級(jí)一般用于要求優(yōu)越的拉伸性和極好的防滲性的地方。例如，HDPE膜常用于商品袋、雜貨袋和食物包裝。PE薄膜加工一般用普通吹膜加工或平擠加工法。

     吹脹比是吹塑薄膜生產(chǎn)工藝的控制要點(diǎn)之一，是指吹脹后膜泡的直徑與未吹脹的管環(huán)直徑之間的比值。吹脹比為薄膜的橫向膨脹倍數(shù)，實(shí)際上是對(duì)薄膜進(jìn)行橫向拉伸，拉伸會(huì)對(duì)塑料分子產(chǎn)生一定程度的取向作用，吹脹比增大，從而使薄膜的橫向強(qiáng)度進(jìn)步。但是，吹脹比 也不能太大，否則輕易造成膜泡不穩(wěn)定，且薄膜輕易出現(xiàn)皺折。因此，吹脹比應(yīng)當(dāng)同牽引比配合適當(dāng)才行，一般來說，低密度聚乙烯(LDPE)薄膜的吹脹比應(yīng)控制在2.5~3.0為宜。

    牽引比是指薄膜的牽引速度與管環(huán)擠出速度之間的比值。牽引比是縱向的拉伸倍數(shù)，使薄膜在引取方向上具有定向作用。牽引比增大，則縱向強(qiáng)度也會(huì)隨之進(jìn)步，且薄膜的厚度變薄，但假如牽引比過大，薄膜的厚度難以控制，甚至有可能會(huì)將薄膜拉斷，造成斷膜現(xiàn)象。低密度聚乙烯(LDPE)薄膜的牽引比一般控制在4~6之間為宜。
